电磁屏蔽的关键是保证屏蔽体的导电连续性，即整个屏蔽体必须是一个完整的、连续的导电体。

一个整体的加固机显示器上总会有很多开口或不同部分结合的缝隙，为了提高整机的屏蔽效能，保持屏蔽体的导电连续性,减小开口与缝隙，必须采用屏蔽材料进行搭接，以下为典型的屏蔽材料：

D1

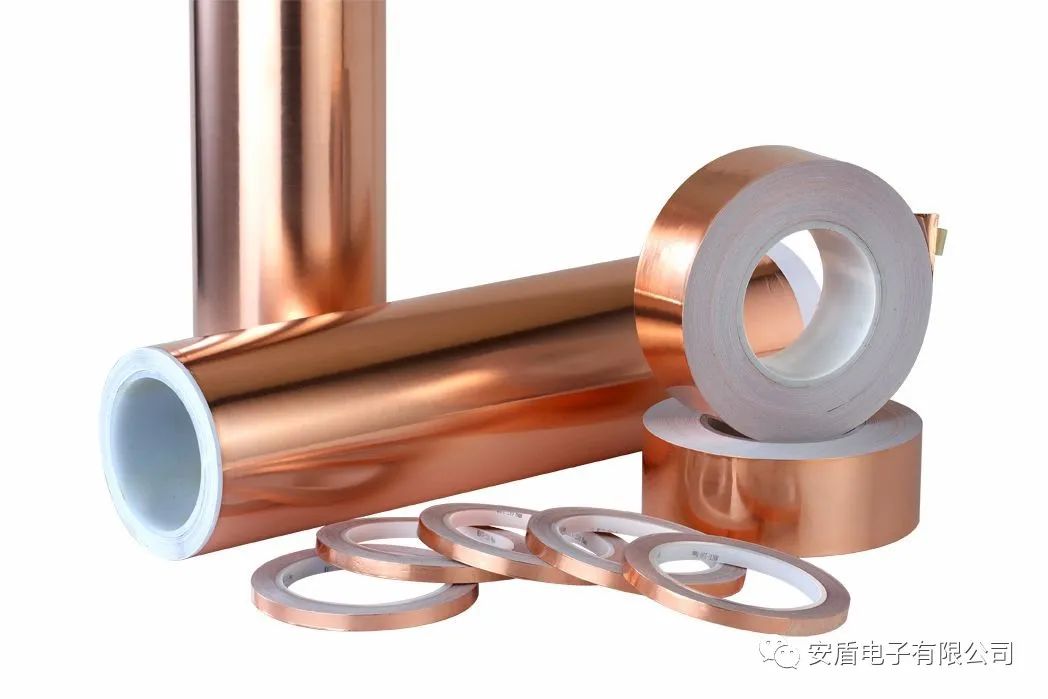

一、导电铜箔





导电铜箔是电子行业必不可少的附料，主要运用于变压器、手机、电脑、电子产品屏蔽运用等。主要分为单导铜箔和双导铜箔，单导铜箔胶带一面背非导电亚克力胶，背胶面不具有导电性能，双导铜箔胶带一面背导电亚克力胶，双面均具有导电性能。



D2

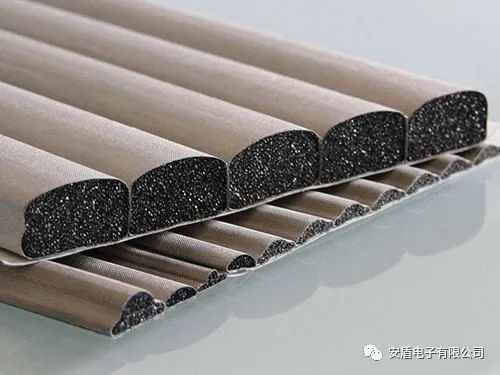

二、导电泡棉





在海绵上包裹导电布，经过一系列的处理后产生的，使其具有良好的表面导电性，可以很容易用胶粘带固定在需屏蔽器件上。 有不同的剖面形状、安装方法、UL等级及屏蔽功能的屏蔽材料可供选择。









导电泡棉可分为镀镍铜导电泡棉、镀镍导电泡棉、镀碳导电泡棉、导电铝箔泡棉、导电铜箔泡棉、全方位导 电泡棉。



由于导电泡棉是用导电布、海绵、导电胶带经过一系列处理之后制作而成，其具有良好的压缩性，最大的压缩指数可以达到50％。



导电泡棉可以适用于多种复杂的电子屏蔽器件上棉，其形状目前可以做成长方型、正方型、D型、L型、O型，也可以冲压成客户所需的各种形状。



D3

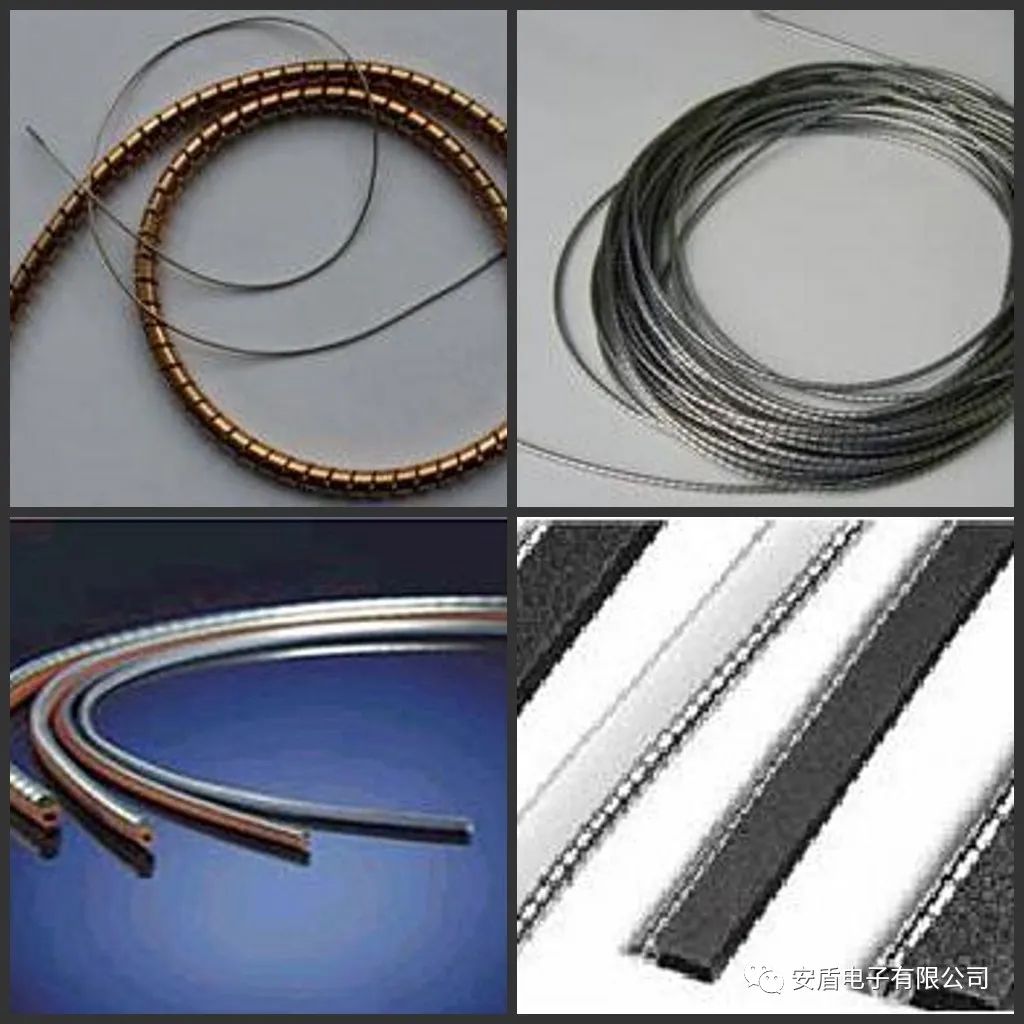

三、导电衬垫







导电衬垫又称EMI衬垫，常填充于电子设备机箱缝隙处，能够保持缝隙处的导电连续性，减小孔洞、缝隙、沟槽处的接触电阻，从而降低接合处两端的电压，减小缝隙的电磁泄漏。







导电衬垫材料主要分为以下几类：导电橡胶、金属丝网、金属弹性衬垫、导电布等。







D4

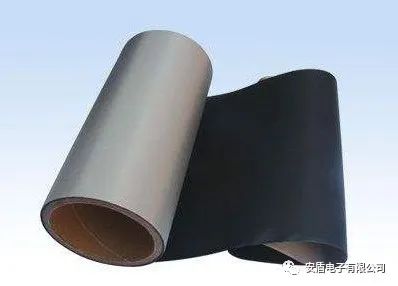

四、导电布





导电布是在普通导电布的基础上增加镀镍锡处理,不同于一般的碳黑处理,表层成分是镍锡合金,实际是就是所谓的镀锡导电布,颜色偏黑。适合加固机显示器周边结构的屏蔽处理。





D5

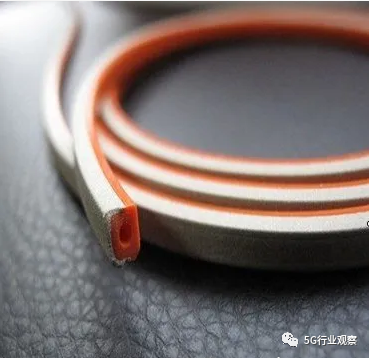

五、导电橡胶





导电橡胶是一种填充金属填充物的橡胶材料，提供了高导电性、电磁屏蔽、防潮密封的功能。每种导电橡胶都是由硅酮、硅酮氟化物、EPDM或者碳氟化物－硅氟化物等粘合剂及纯银、镀银铜、镀银铝、镀银镍、镀银玻璃、镀银铅或炭颗粒等导电填料组成。





此款材料可按照需求成型为片状、模压状、挤出成型及薄膜状。标准形状有：实体O形条、空心O形条、实体D形条、空心D形条、U形条、矩形条、中空矩形条、中空P形条、通道条以及模制导电橡胶成形件、模制的D-形圈/O-形圈、各种法兰、I/O衬垫。



特点及应用：在20M－20GHz的范围内可达90 dB－120dB,纯银颗粒的甚至可达到120dB以上。能起到屏蔽和环境密封的作用，安装方便。应用于需要长期稳定的卓越电磁屏蔽以及高导电的部位。广泛应用于通讯设备、信息技术设备、医疗器械、工业电子设备市场。







D6

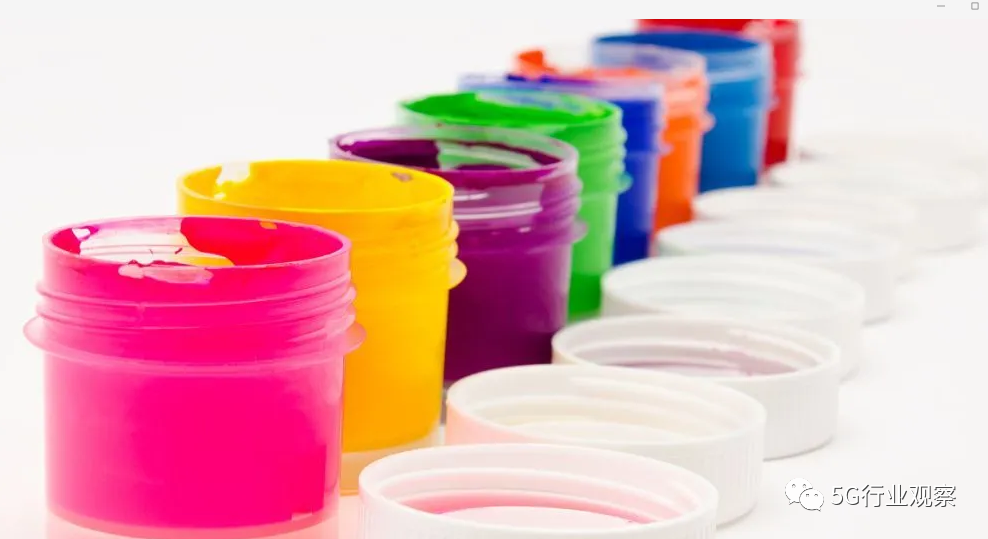

六、导电粘合剂涂料





包括导电粘合剂和导电涂料。导电粘合剂一般是将银微粒或银镀铜微粒等金属填料通过特殊工艺掺杂在环氧树脂或硅酮、柔性聚异乙烯中。具有剪切强度高、热膨胀系数小、离子纯净、导热和导电性能好这些独特的综合性能，典型应用包括把EMI屏蔽通道、窗口或透光导电丝网膜粘合在屏蔽的永久性接缝上。





特点及应用：导电涂料一般喷涂在ABS、Noryl、PVC等各种塑料机壳上，可以提供EMI屏蔽、防静电保护、电晕屏蔽和表面接地，填料分为银、包银铜、铜、镍等，粘合剂通常为环氧树脂、聚氨脂等，导电率可以达到0.015 ohm/sq，可以为机壳在30MHz－1GHz范围内提供60－80dB的屏蔽。





D7

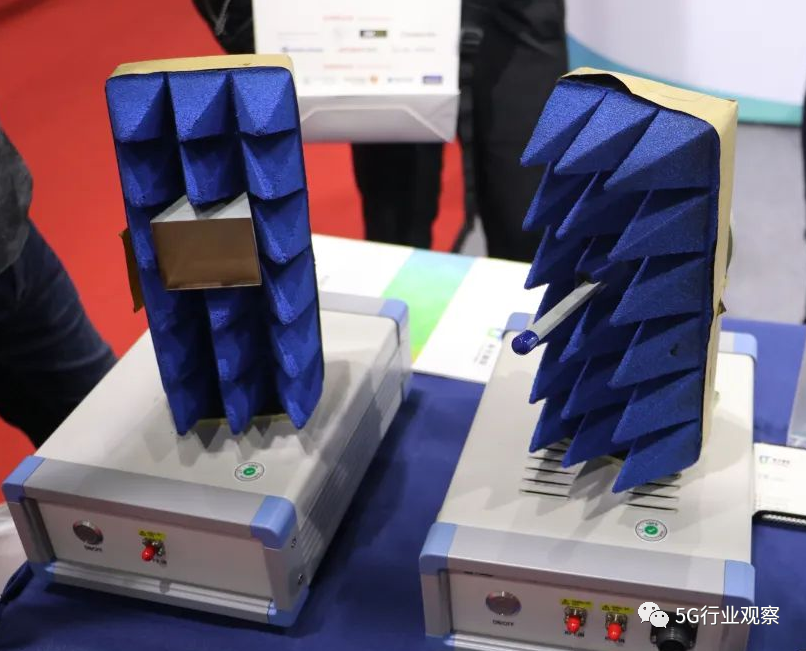

七、吸波材料





吸波材料一般是将合金粉通过各种工艺与高分子树脂混合，压延成柔性的片状材料，通过磁滞损耗，介电损耗，电阻损耗等机理转变为热能，势能等其他形式的能量，达到屏蔽吸收电磁波的效果。





应用：吸波材料主要应用于通讯、电子、航天、军工、导航、医疗、环保和许多应用微波、高频的工业部门，广泛应用于电子数码产品、无线充电、RFID射频识别、移动通信设备，无线设备，办公自动化设备(个人计算机，TFT LCD等)，音频/视频通信设备终端，数字交换机、柔性电路板、高速CPU芯片、图像处理器、振荡芯片、储存芯片、高速信号线速、屏蔽罩内壳、高速微处理器等等。
